Configurer la numérotation des éléments dans les Revues des dessins (VISA)
Le centre d’activité Revues des dessins (VISA) vous permet d’automatiser la numérotation séquentielle des revues à leur création. Vous pouvez également automatiser l’attribution des numéros de révision aux revues.
Étape 1 : Accéder aux paramètres
Dans le centre d’activité Revues des dessins (VISA), ouvrez Paramètres et sélectionnez l’onglet Numérotation. Vous verrez deux sections :
- Numérotation des éléments
- Révision
Étape 2 : Configurer la numérotation des éléments
Sous Numérotation des éléments, choisissez l’une des règles suivantes :
- Incrémentation automatique : les éléments se voient attribuer des numéros séquentiels à leur création. Configurez le nombre de chiffres, le numéro de départ et un préfixe optionnel (p. ex., S01).
- Incrémentation automatique avec préfixe défini par la section spécifications : les éléments se voient attribuer des numéros séquentiels à leur création, avec un préfixe défini par la section spécifications au moment de la création dans la fenêtre Enregistrer une revue. Configurez le nombre de chiffres et le numéro de départ (p. ex., 00 01 01).
- Saisie manuelle : le champ Numéro dans la fenêtre Enregistrer une revue doit être rempli manuellement à chaque création d’une revue.
Sélectionnez Sauvegarder.
Étape 3 : Configurer la numérotation des révisions
Sous Révision, choisissez l’un des types de numérotation des révisions suivants :
- Chiffres : les révisions suivront une séquence numérique à leur création (01, 02, 03…).
- Numéros de révision : les révisions suivront une séquence numérique avec le préfixe « R » à leur création (R1, R2, R3…).
- Lettres : les révisions suivront une séquence alphabétique à leur création (A, B, C…).
Sélectionnez Sauvegarder.
Comportement de l’incrémentation automatique lors de la création d’une revue
Lorsque la numérotation des éléments est définie sur Incrémentation automatique ou Incrémentation automatique avec préfixe défini par la section spécifications, le champ Numéro dans la fenêtre Enregistrer une revue affiche « Auto ». Ce champ accepte toute combinaison de caractères et peut être modifié à tout moment.

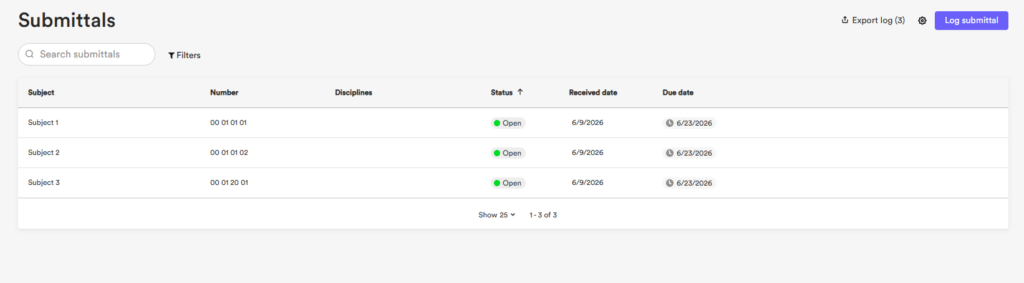

Lorsque l’incrémentation automatique avec préfixe défini par la section spécifications est active, chaque section maintient son propre compteur indépendant. Par exemple, une revue créée sous la section spécifications « 00 01 20 » commence à « 1 » si aucune autre revue n’existe sous cette section, quel que soit le nombre de revues existantes sous d’autres sections spécifications.
Comportement de la numérotation des révisions lors de la création d’une revue
Même lorsqu’un type de numérotation des révisions est configuré dans les paramètres de numérotation des revues, le champ Révision dans la fenêtre Enregistrer une revue reste masqué par défaut. Il devient disponible uniquement lorsqu’une valeur est saisie manuellement dans le champ Numéro. Lorsque le champ Révision apparaît, il affiche « Auto ». Ce champ accepte toute combinaison de caractères et peut être modifié.

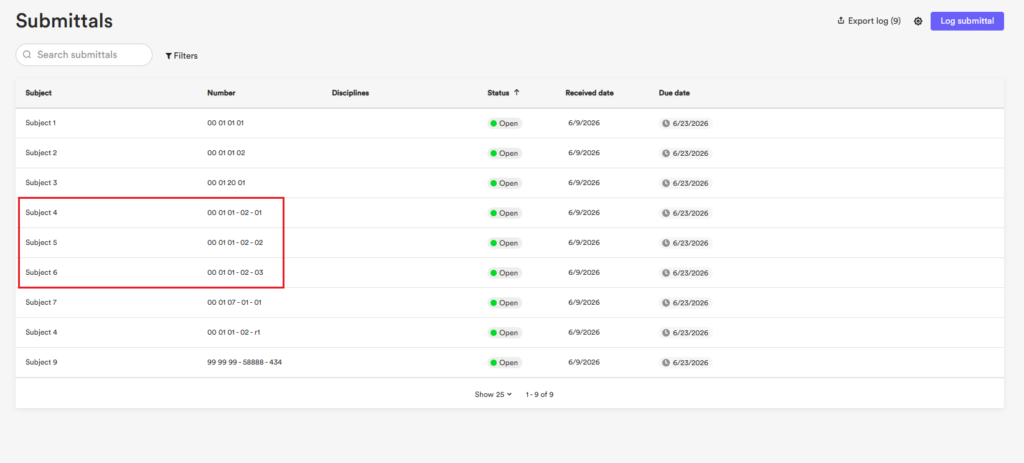

Le compteur de révisions s’incrémente uniquement lorsque la section spécifications et le numéro d’élément correspondent à une revue existante. Si l’une ou l’autre de ces valeurs diffère de toute revue existante, la révision repart au premier incrément.
