Vue d’ensemble des catégories et des éléments

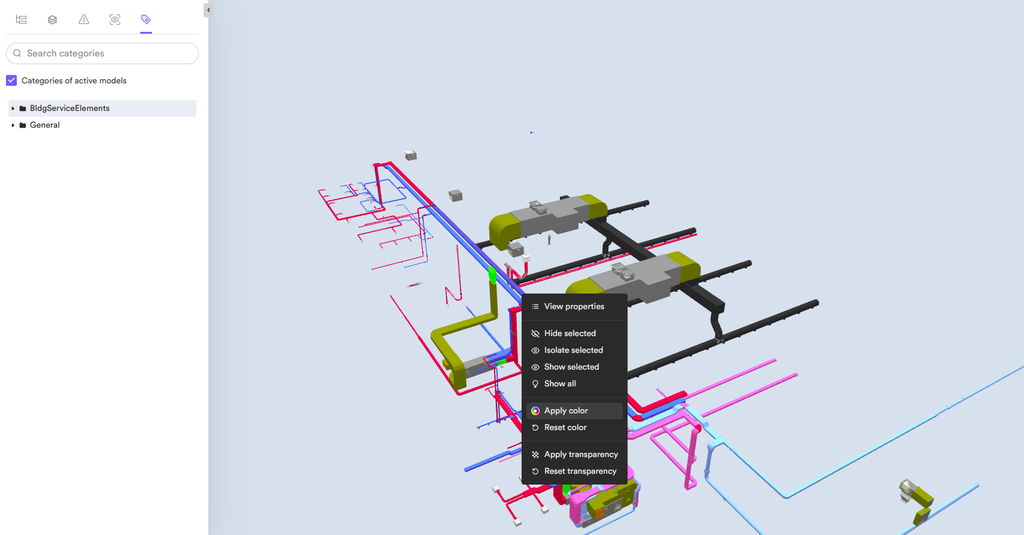

L’onglet Catégories dans la visionneuse NextGen regroupe les éléments du modèle selon leur type d’entité IFC.
Les catégories permettent d’appliquer une couleur, une transparence et une visibilité à tout un groupe d’éléments à la fois, ce qui facilite la distinction entre les types d’éléments dans le modèle 3D.
Vous pouvez également remplacer, au besoin, un paramètre de couleur, de transparence ou de visibilité défini au niveau de la catégorie pour un élément individuel.
Les catégories sont générées automatiquement à partir des données d’entité IFC déjà présentes dans le modèle; aucune configuration manuelle n’est requise.
Fonctionnement
Paramètres au niveau du projet, de la catégorie et de l’élément
Vous pouvez appliquer une couleur, une transparence et une visibilité à trois niveaux :
- Au niveau du projet, défini à partir de l’option Projet dans les paramètres de la visionneuse, un paramètre appliqué à une catégorie s’applique de façon persistante à cette catégorie dans tous les modèles chargés dans la visionneuse, actifs ou non, et nécessite les permissions d’administrateur de projet.
- Au niveau de la catégorie, défini à partir de l’onglet Catégories, un paramètre s’applique à tous les éléments partageant cette catégorie.
- Au niveau de l’élément, un paramètre s’applique uniquement à l’élément sélectionné.
Lorsque plus d’un niveau est défini, le niveau le plus spécifique a priorité : un paramètre au niveau de l’élément remplace un paramètre au niveau de la catégorie, et les deux remplacent le paramètre au niveau du projet.
La réinitialisation du remplacement d’un élément lui redonne la valeur actuellement définie au niveau de la catégorie. Par exemple, si vous définissez une catégorie en vert et un de ses éléments en bleu, la réinitialisation de la couleur de cet élément le fera redevenir vert, correspondant à la couleur de sa catégorie.
Les paramètres au niveau du projet persistent après les actualisations du navigateur, les sorties et les réinitialisations du modèle, contrairement aux paramètres au niveau de la catégorie et au niveau de l’élément.
Provenance des valeurs de catégorie
Les valeurs de catégorie proviennent des données d’entité IFC du modèle, généralement définies dans un outil de création BIM tel que Revit. Ces valeurs ne changent pas selon ce que vous configurez dans la visionneuse.
Pour modifier la catégorie d’un élément ou ajouter une nouvelle catégorie, mettez à jour les données d’entité IFC dans l’outil de création BIM, puis téléversez une nouvelle version du modèle. Les valeurs de catégorie refléteront alors les nouvelles données d’entité IFC.
Filtrage par modèles actifs
Les catégories peuvent être filtrées pour afficher uniquement les modèles actuellement ouverts dans la visionneuse, ou développées pour afficher toutes les catégories disponibles, peu importe les modèles ouverts.
Permissions et prérequis
- Accès à la visionneuse NextGen dans le centre d’activité Visionneuse.
- Le modèle doit être téléversé comme fichier IFC, avec les données de type d’entité intactes.
- Permissions d’administrateur de projet pour définir la couleur, la transparence et la visibilité au niveau du projet. Les réviseurs et les lecteurs peuvent appliquer ces paramètres aux catégories et aux éléments dans le modèle.
Comportements attendus
- La couleur, la transparence et la visibilité appliquées directement à une catégorie ou à un élément sont basées sur la session. Elles se réinitialisent lorsque vous quittez le centre d’activité, actualisez le navigateur ou rouvrez le modèle, à moins que la configuration ne soit enregistrée comme vue sauvegardée. Lorsqu’un paramètre au niveau du projet existe pour la catégorie concernée, celle-ci revient à ce paramètre plutôt qu’à son apparence par défaut.
- La couleur, la transparence et la visibilité au niveau du projet, définies à partir de l’option Projet dans les paramètres de la visionneuse, persistent sans avoir à être enregistrées comme vue sauvegardée.
- Les paramètres de couleur, de transparence et de visibilité au niveau du projet ne sont actuellement pas reportés dans une vue sauvegardée. Par exemple, une catégorie dans une vue sauvegardée s’affichera dans sa couleur par défaut même si une couleur différente est définie pour elle au niveau du projet.
- Certaines entités IFC, comme les espaces, ont une catégorie dans la visionneuse, mais ne peuvent pas être colorées ni avoir de paramètre de transparence appliqué.
Bien qu’un lecteur puisse définir et modifier les couleurs des catégories et des éléments, il ne peut pas enregistrer ces configurations comme vue sauvegardée.
