Outils de coupe

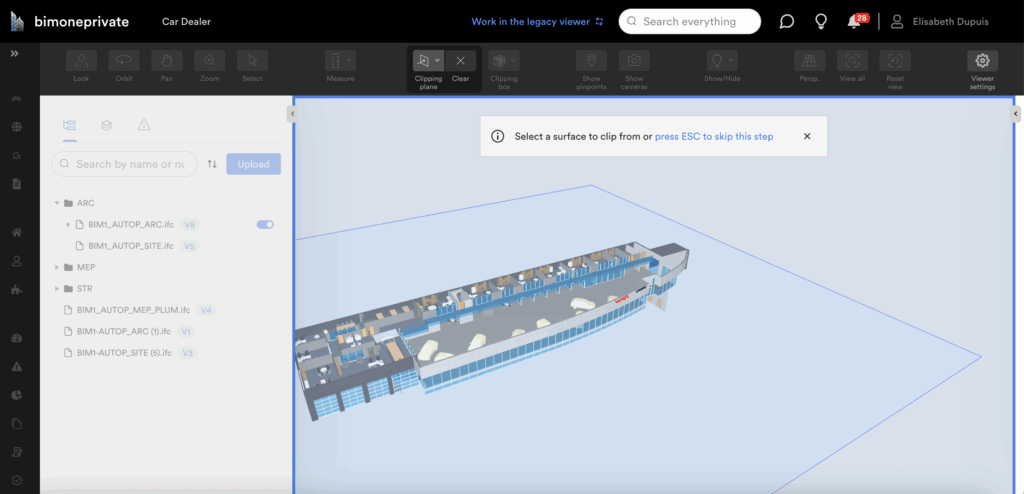

Plan de coupe
Un plan de coupe peut être placé sur n’importe quelle
« face » d’un projet avant/arrière/gauche/droite/haut/bas), ainsi que sur une face sélectionnée de n’importe quel élément. Une fois placé, le plan de coupe peut ensuite être déplacé dans n’importe quelle direction, pivoté ou complètement masqué (à l’aide de la commande Translate).
A clipping plane is useful when coordinating with users who work in Navisworks.

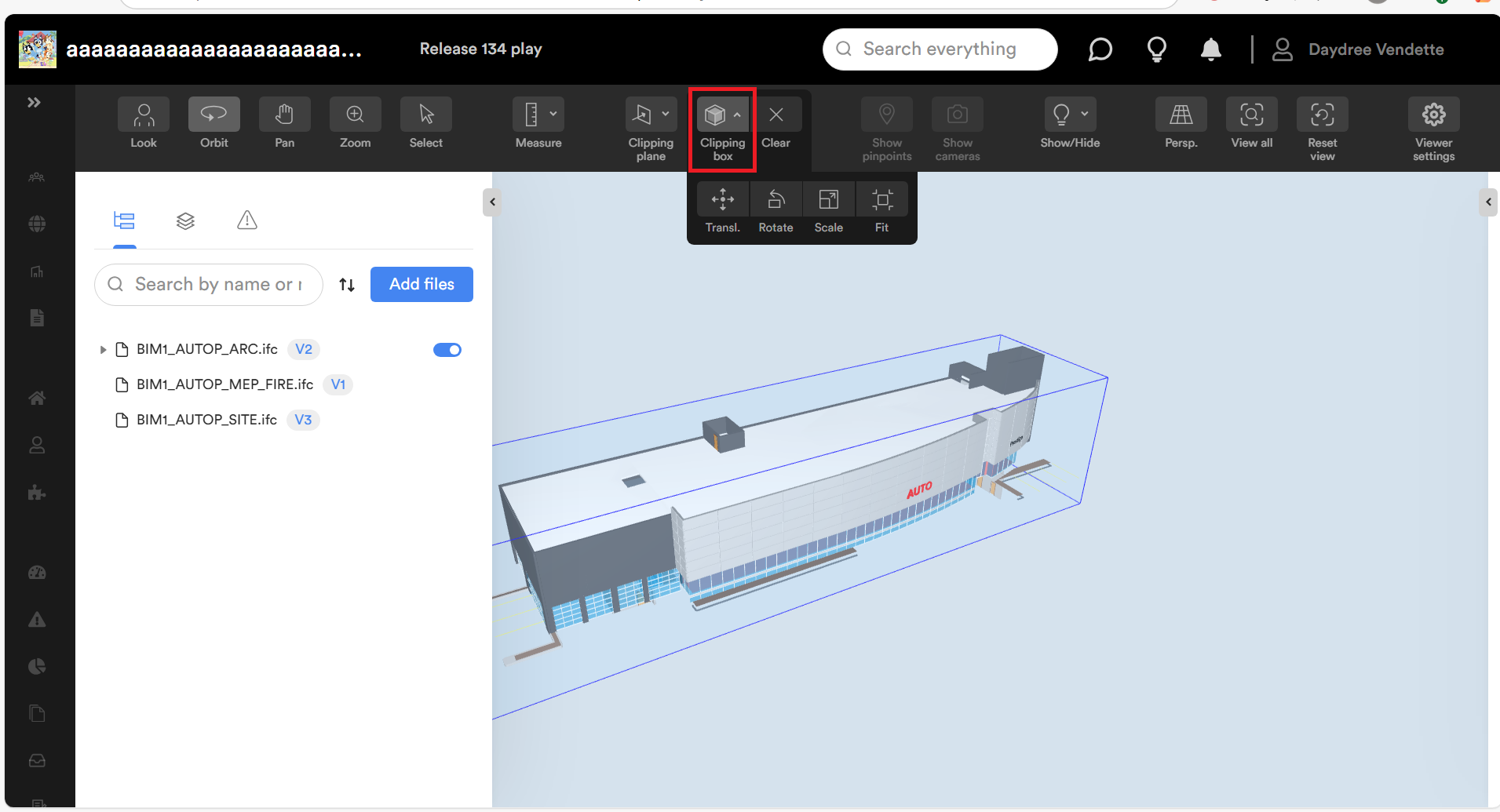

Zone de coupe
Une boîte de coupe est utile pour limiter l’ensemble d’un modèle à un groupe d’éléments spécifique. Par exemple, si nous sélectionnons les deux murs indiqués ci-dessous et activons la boîte de découpe, celle-ci sera limitée à ces deux éléments uniquement.
À partir de là, vous pouvez déplacer l’ensemble du cadre, le faire pivoter ou sélectionner des éléments exposés et utiliser la commande Ajuster à la sélection pour redimensionner automatiquement le cadre de coupe en fonction du nouvel élément sélectionné.
- Clé Échap. – La clé Échap. annulera toute sélection ou commande active.
- Clé pour activer le mode plein écran.
- Sélection multiple de points précis/éléments – Maintenez la touche Ctrl du clavier enfoncée pour sélectionner plusieurs objets dans la visionneuse. Lorsque vous affichez les points précis d’une question, maintenez la touche Ctrl enfoncée, sélectionnez les sphères de conflit et activez une boîte de découpe.
Pour plus d’information, regardez cette video.
